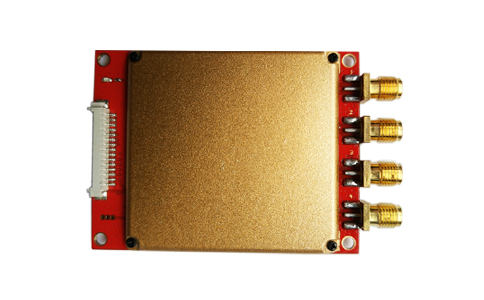

RFID超高頻模塊UR6253是基于IMPINJ R2000芯片深度開發的嵌入式UHF超高頻電子標簽讀寫模塊，完全自主知識產權設計，結合專有的高效碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，廣泛應用于讀寫器開發、嵌入式系統開發、物流管理、個人身份識別、會議簽到系統、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
RFID特性 支持協議：EPC C1G2（ISO18000-6C）、ISO18000-6B； 工作頻率：865~868MHz/902～928MHz（可以按不同國家或地區要求調整）； 二次開發：提供C# delphi 演示軟件以及源代碼和提供C# VB 庫以及庫說明； 讀取距離：＞9m（外接6dBiL天線，標簽E41）； 以廣譜跳頻（FHSS）或定頻發射方式工作； 峰值標簽詢查速度>500張； 標簽緩存容量：600張@最長128bitsEPC或180張@最長496bitsEPC； 支持應答模式和自動實時詢查模式； 4路MMCX-J型天線接口
接口參數 序號符號描述 1VCC電源 2VCC 3GND地 4GND 5EN（USB_5VSENSE）使能端（USB檢測管腳）高電平有效，內部通過1M電阻上拉至+5V 6nRST外部強制復位輸入，低電平有效，內部通過10k電阻上拉至+3.3V 7保留 8保留 9USB-DMUSB數據負信號線 10USB-DPUSB數據正信號線 11GPO2通用輸出口（3.3VTTL電平） 12GPO1通用輸出口（3.3VTTL電平） 13STA標簽檢測狀態指示 14TXD串行通訊數據輸出端 15RXD串行通訊數據輸入端
開發參數 指令集：提供C語言指令集； Demo：提供C# delphi 演示軟件以及源代碼； Dll庫：提供C# VB 庫以及庫說明； 固件升級：支持個性化的固件升級； 手機端操作：支持手機端的現場設備檢查診斷（選配）；
射頻參數 接口協議：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B； 工作頻率：860~868MHz/902～928MHz(可以按不同國家或地區要求調整)； 輸出功率：0-30 dbm； 輸出功率精度：+/- 1dB； 接收靈敏度：< -85 dBm； 天線連接保護：支持天線自動微調諧和天線失效檢測； 標簽信號檢測：支持信號RSSI值檢測；
讀取參數 標簽緩存：標簽緩存容量：600張@最長128bitsEPC或180張@最長496bitsEPC； 標簽盤點峰值：峰值標簽詢查速度>500張； 讀取距離：0-15米 依據標簽和天線不同參數和性能。
物理特性 尺寸：69mmx43mmx10.5mm 重量：100g 工作濕度：< 95% @ 25 °C 無凝露 工作溫度：20 °C - + 55 °C 存儲溫度：20 °C - + 85 °C 電特性 電源電壓：DC5V，極限5.25V 工作電流：0.8A 最大1.5A 安裝孔位以及更多詳細參數請查閱下方鏈接PDF文檔
典型應用 嵌入式應用：讀寫器開發等各類嵌入式應用 |
